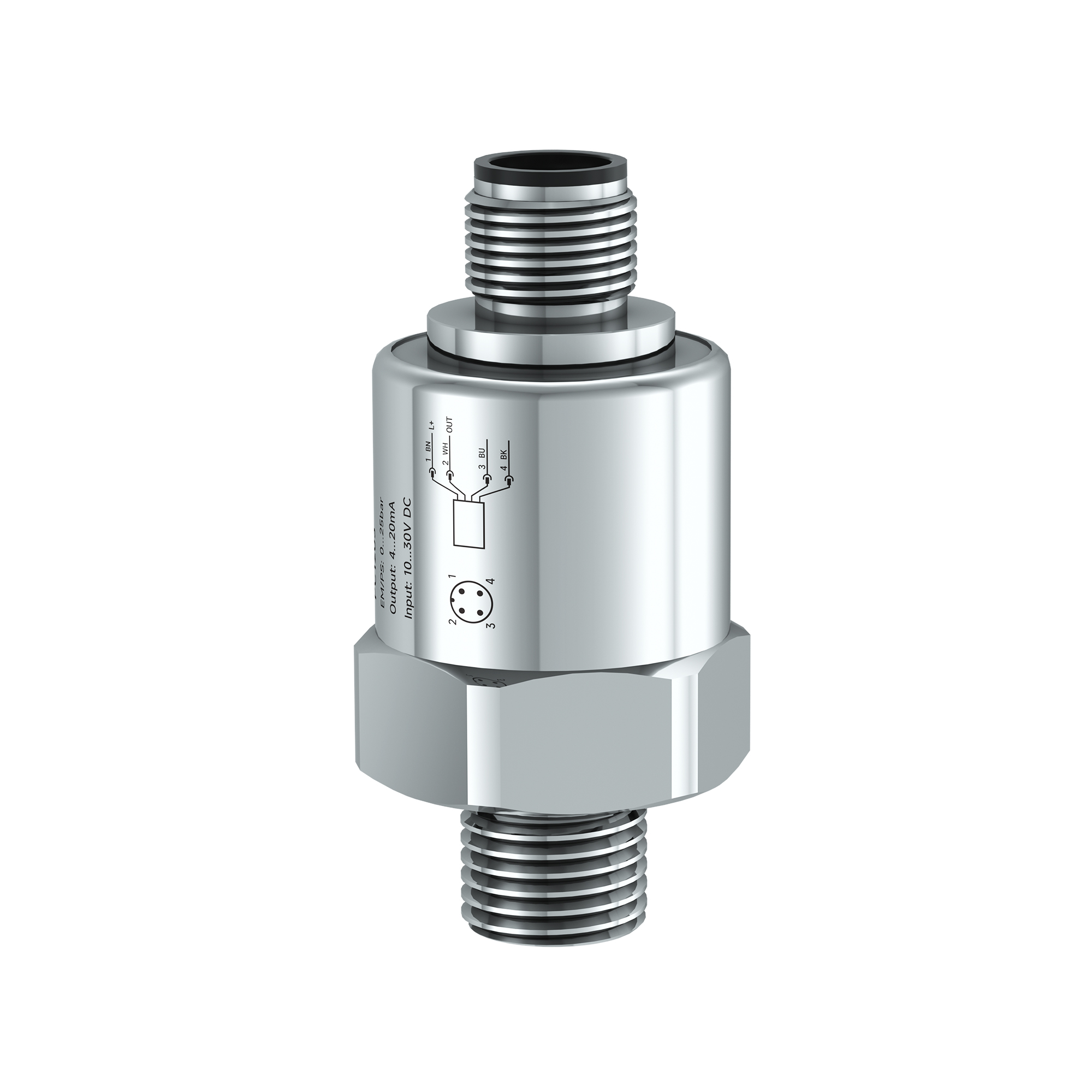

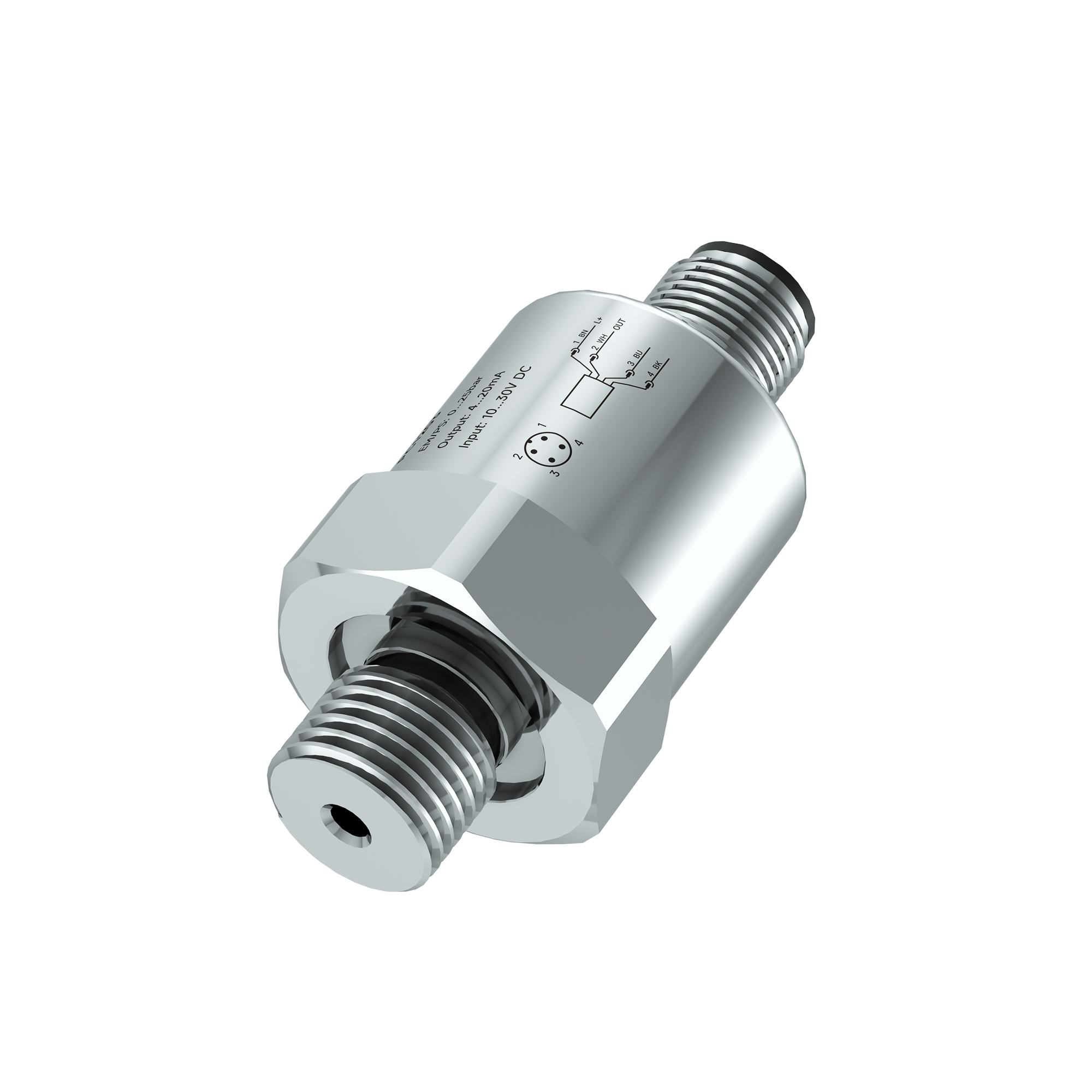

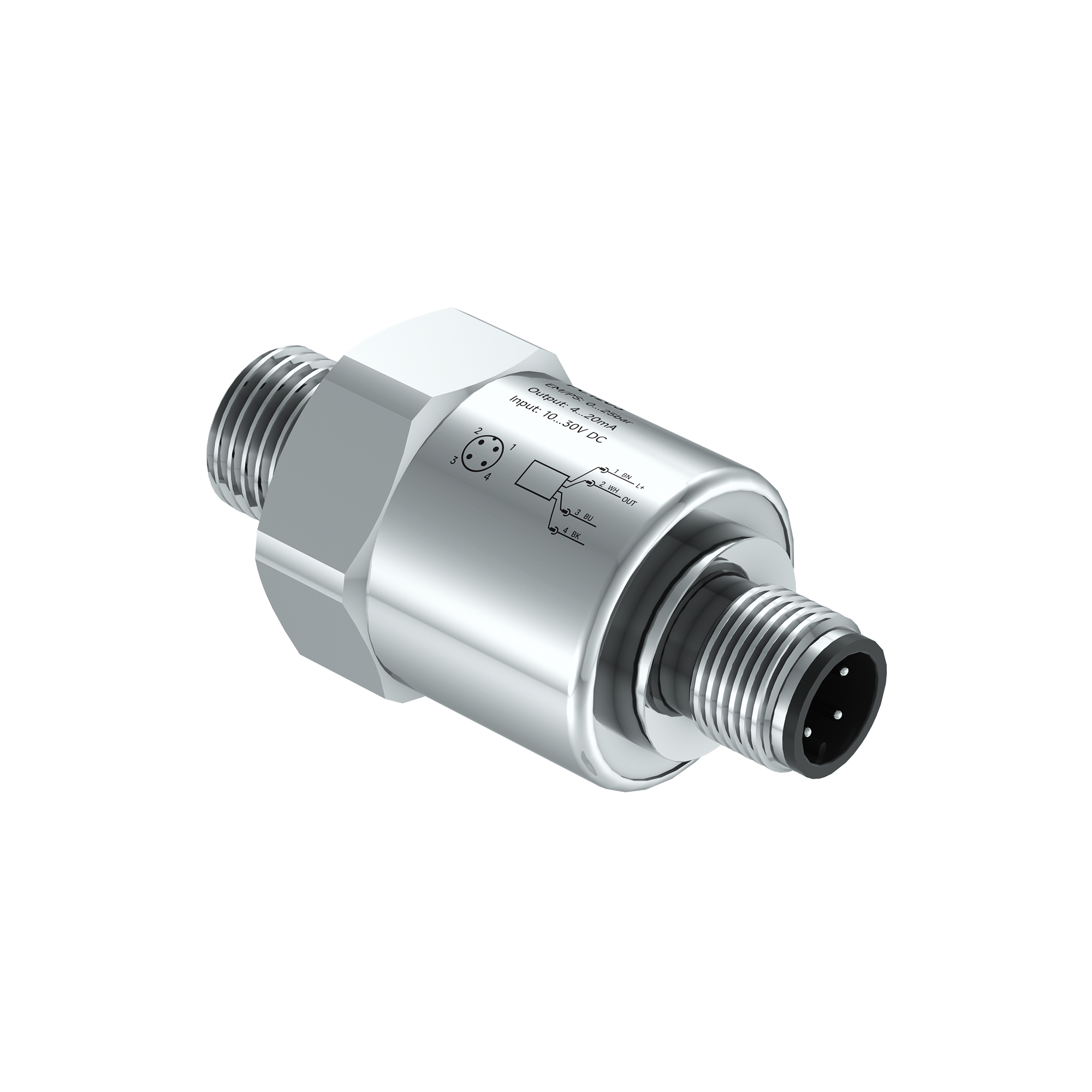

陶瓷膜压力传感器

PC1205

可靠检测工业和移动应用的系统压力
较高的抗冲击和振动能力
优秀的重复性和低线性误差
适合在空间受限情况下安装的耐用不锈钢紧凑外壳

市场价格：¥1,750.00

您的价格：

有超过1件可用

比较

技术参数

下载

更多信息

技术资料

请选择

尺寸图

接线图

产品特征

输入和输出总数	模拟输出数量: 1
测量范围	0...4 bar 0...58 psi 0...0.4 MPa
系统接口	G 1/4 螺纹接口

应用

测量元件	陶瓷电容式压力测量元件
应用	带引压孔，适用于工业应用
介质	粘稠介质或者含有颗粒物的液体; 液体; 根据需求其他的介质
介质温度[°C]	-25...120; (采用金属对金属密封件的齐平式零泄漏安装。关于其他密封件版本的允许温度，请参见“附件”下的密封材料)
爆破压力最小值	175 bar 2538 psi 17 MPa
抗压强度[bar]	70 bar 1015 psi 7 MPa
耐真空[mbar]	-1000
齐平安装	有

电气连接

接口	M12航插

电气数据

工作电压[V]	10...30 DC
绝缘电阻最小值[MΩ]	100; (500 V DC)

总的输入/输出

模拟输出总数	1

精度/偏差

重复精度	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差	< ± 0,5; (线性度包括迟滞和重复精度，限值设置符合DIN EN IEC 62828-1)

输出

输出信号	模拟信号
模拟输出数量	1
模拟电流输出(mA)	4...20
负载最大值[Ω]	(Ub - 9,6 V) / 21,5 mA; 670 Ω (Ub = 24 V)
短路保护	有
过载保护	有

测量/设定范围

测量范围	0...4 bar 0...58 psi 0...0.4 MPa

反应时间

阻尼过程值dAP[s]	0...99.99
用于模拟量输出的阻尼 (dAA)[s]	0...99.99

工作条件

环境温度[°C]	-25...90
存储温度[°C]	-40...100
外壳防护等级	IP 67; IP 68; IP 69

机械技术数据

重量[g]	81
外壳	圆柱形的
尺寸[mm]	Ø 24.5/ L =53.6
原材料	不锈钢(SS304); PA; PTFE; FKM
材料（接液部分）	不锈钢(SS304); Al2O3 (陶瓷)
开关动作寿命	1亿
拧紧扭矩[Nm]	25
系统接口	G 1/4 螺纹接口

附件

供货范围	扁平密封圈: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492
附件(可选)	扁平密封圈: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492 扁平密封圈: G1/2, EPDM DIN EN ISO1179-2 (-25...110°C), E30451 扁平密封圈: G1/2, FFKM DIN EN ISO1179-2 (-5...110°C), E30513 O形环: 16,4 x 1, FKM (-15...110°C), E30510 O形环: 16,4 x 1, EPDM (-25...110°C), E30511 O形环: 16,4 x 1, FFKM (-5...110°C), E30512

注释

包装单位	1件
